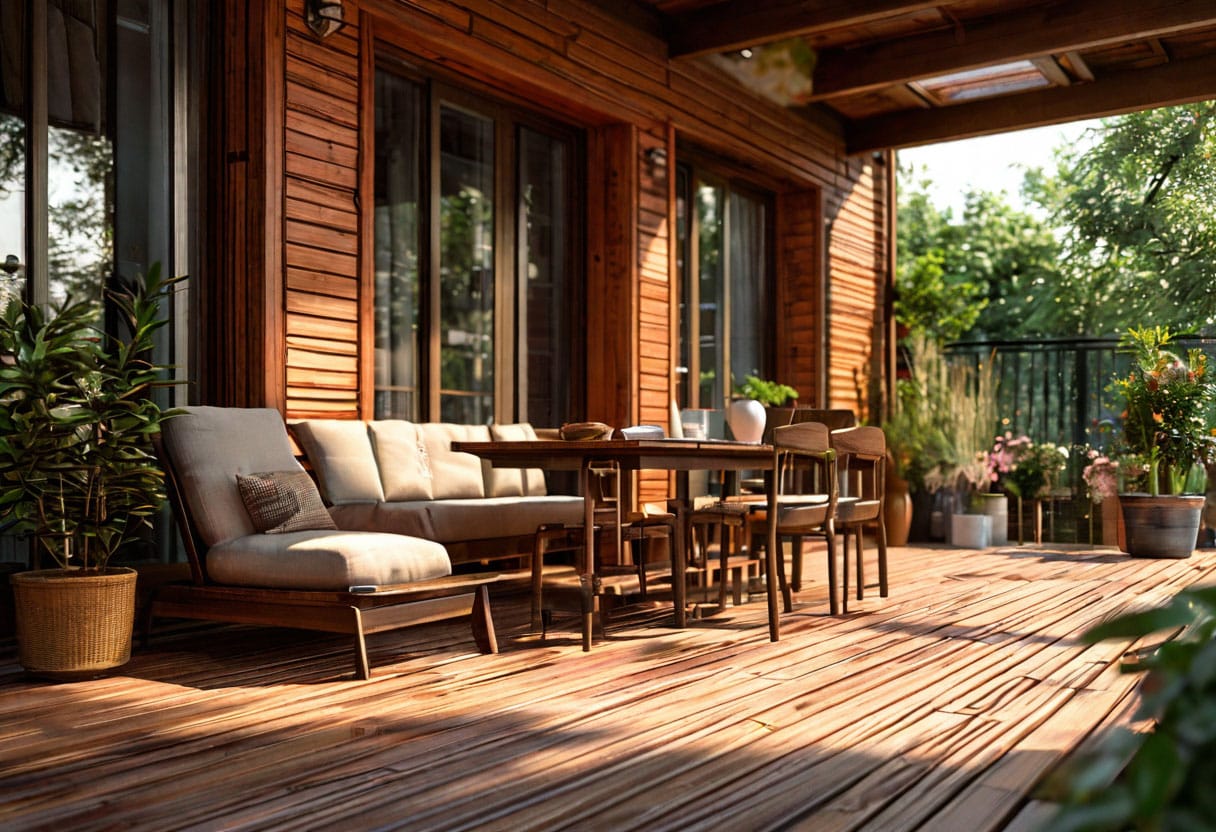

Крыльцо из террасной доски на металлокаркасе — это решение, когда нужен прочный, ровный и долговечный настил там, где деревянный или бетонный каркас не подходит: высокое крыльцо, вынос над цоколем, консольная терраса или слабый пучинистый грунт. Металлический каркас из профильной трубы не гниёт, держит большие пролёты и задаёт идеальную геометрию под доску. Ниже разберём, когда металлокаркас действительно нужен, чем сварной вариант отличается от болтового, какое сечение профтрубы брать под конкретный пролёт, как считать шаг лаг и крепить ДПК, чтобы через год не пошли волны и щели.
Коротко. Металлокаркас нужен для высоких крылец, консолей и слабого грунта. Профтруба 40×20–60×40 в зависимости от пролёта, шаг лаг 300–400 мм под ДПК, обязательная антикоррозийная обработка, уклон 1–2 % на отвод воды и компенсационные зазоры на температурное расширение доски.
Когда под ДПК нужен металлокаркас
В большинстве случаев террасу собирают на деревянных или пластиковых лагах по грунту. Металл берут там, где к каркасу предъявляют повышенные требования по жёсткости, высоте или сроку службы:
- Высокое крыльцо. Подъём на 3–7 ступеней, где нужна жёсткая опорная рама на стойках, а не настил по грунту. Дерево на такой высоте «играет» и требует частых укосин.
- Консольная (вылетающая) терраса. Настил висит над цоколем или склоном без опор по краю — здесь работает изгибающий момент, и профтруба справляется там, где брус уже не проходит по прогибу.
- Слабый и пучинистый грунт. Металлокаркас на винтовых сваях не связан с промерзающим грунтом жёстко и переносит сезонные подвижки лучше, чем ленточный фундамент под деревянную обвязку.
- Влажные зоны и контакт с землёй. Даже антисептированный брус в постоянной сырости живёт 5–8 лет. Оцинкованная или окрашенная профтруба — 25 лет и больше.
- Большие ровные площади. Металл проще вывести в один уровень по лазеру на длинных пролётах, чем подгонять деревянные лаги.
Если у вас обычная терраса по грунту на высоте до 300–400 мм, металл чаще всего избыточен — достаточно алюминиевых или деревянных лаг, о чём подробно в статье про каркас под террасную доску. Металлокаркас — это про нагрузку, высоту и вылет.
Сварной или болтовой каркас из профтрубы
Оба варианта рабочие, выбор зависит от условий монтажа и доступа техники.
| Параметр | Сварной каркас | Болтовой (сборный) |
|---|---|---|
| Жёсткость узла | Максимальная, монолит | Ниже, зависит от затяжки |
| Скорость на объекте | Дольше (сварка на месте) | Быстрее, собирается ключом |
| Нужен сварщик/220–380 В | Да | Нет |
| Антикоррозия сварных швов | Швы зачистить и прокрасить | Заводское покрытие целое |
| Ремонтопригодность | Резать болгаркой | Раскрутить и заменить элемент |
| Где уместен | Стационар, крыльцо, консоль | Дача без электричества, разборные террасы |
Практика такая: несущую раму крыльца и консоли варят — здесь важна монолитная жёсткость узлов, а сварной шов при правильной защите служит дольше болтового соединения. Лёгкие террасы по ровной площадке нередко собирают на болтах и кронштейнах из оцинкованного профиля — это быстрее и не требует сварочника на участке.
Ключевой нюанс болтового каркаса: соединения нужно контролировать по затяжке и ставить в узлы усиления (косынки, фасонки), иначе под циклической нагрузкой рама постепенно расшатывается. У сварного каркаса своя болячка — коррозия в зоне шва, поэтому швы обязательно зачищают от окалины, грунтуют и красят.
Таблица сечений профтрубы под пролёт
Сечение подбирают под пролёт (расстояние между опорами) и нагрузку. Для террас и крылец расчётная нагрузка обычно берётся не менее 250–400 кг/м² (люди, мебель, снег зимой). Ориентировочные сечения для лаг и балок:
| Пролёт между опорами | Профтруба (лага) | Профтруба (несущая балка) | Стенка |
|---|---|---|---|
| до 1,0 м | 40×20 мм | 40×40 мм | 2 мм |
| 1,0–1,5 м | 40×40 мм | 60×40 мм | 2 мм |
| 1,5–2,0 м | 60×40 мм | 60×60 мм | 2–3 мм |
| 2,0–2,5 м | 60×40 мм (на ребро) | 80×40 мм | 3 мм |
Правила, которые упрощают выбор:
- Профтрубу-лагу ставят «на ребро» — узкой стороной вверх, широкой в плоскости изгиба. Так один и тот же профиль держит заметно больший пролёт.
- Стенка тоньше 2 мм для несущего каркаса не рассматривается: и по прочности, и по коррозионному запасу.
- На пролёты свыше 2,5 м правильнее ставить дополнительную опору или сваю, а не гнаться за толстым профилем — это дешевле и надёжнее.
- Таблица ориентировочная. Ответственную консоль и высокое крыльцо считает конструктор, а не «по аналогии с соседом».
Шаг лаг и обрешётки под ДПК
Здесь металлокаркас работает так же, как деревянный: шаг задаёт не металл, а сама доска ДПК и её толщина.
| Толщина/тип доски ДПК | Шаг лаг (перпендикулярно доске) | Примечание |
|---|---|---|
| Пустотелая 22–24 мм | 300–350 мм | Стандарт для террас |
| Полнотелая 20–28 мм | 350–400 мм | Держит больший шаг |
| Диагональная укладка | минус 50 мм к шагу | Доска идёт под углом — пролёт длиннее |
| Зона входа/крыльцо | 250–300 мм | Локальные ударные нагрузки |
Базовые правила по обрешётке:
- Лаги укладывают перпендикулярно доске. Доска ложится поперёк лаг, каждая доска опирается минимум на 3 лаги.
- Шаг 300–400 мм — рабочий диапазон. Уменьшайте шаг на входных зонах, под мебелью, кашпо и мангалом, где нагрузка точечная.
- Уклон 1–2 % (10–20 мм на метр) от здания на отвод воды. На металле уклон задают подрезкой опор или регулируемыми опорами.
- Торцевые стыки досок должны попадать на сдвоенную лагу или на подставленный отрезок профиля — доска не должна висеть в воздухе на стыке.
Подробный разбор раскладки и шага — в статье про лаги для террасной доски.
Крепление лаг к металлу и антикоррозия
К профтрубе лаги-обрешётку крепят двумя способами, и часто их комбинируют.
- Прямо к металлу через кровельные саморезы по металлу с буром (наконечник-сверло) и EPDM-шайбой — если верхняя плоскость каркаса и есть плоскость под доску. Саморез 5,5×25–32 мм проходит стенку профтрубы и держит доску или подлаговый профиль.
- Через промежуточную лагу (алюминиевую или ДПК), которую пристреливают к профтрубе саморезами, а уже к лаге крепят доску на кляймерах. Так проще выставить уклон и не сверлить каждую доску.
- Отверстия под саморез засверливают заранее, если стенка 3 мм и толще — так самонарез не «уводит» и не рвёт резьбу.
Антикоррозия — то, на чём чаще всего экономят зря:
- Весь каркас грунтуют (антикоррозийный грунт по металлу) и красят в 2 слоя, сварные швы обрабатывают отдельно после зачистки окалины.
- Оцинкованный профиль в местах реза и сверловки подкрашивают цинконаполненной краской — рез оголяет чёрный металл.
- Скрытые полости профтрубы желательно оставить проветриваемыми (не заваривать наглухо все торцы) или обработать изнутри — конденсат внутри трубы «съедает» её изнутри быстрее, чем снаружи.
Про подбор самого крепежа и саморезов — отдельные разборы: саморезы для террасной доски и общий обзор крепежа для террасной доски.
Узел «профтруба — лага — кляймер — доска»
Правильный монтаж ДПК на металлический каркас — это всегда «плавающий» настил: доска не прикручена жёстко, а зажата кляймерами и может двигаться при нагреве и охлаждении. Схема узла снизу вверх:
- Профтруба каркаса (40×40 / 60×40) — несущая, выставлена по уровню с уклоном 1–2 %.
- Подлаговый профиль или лага — крепится к профтрубе саморезами по металлу с шагом 300–400 мм; между лагой и трубой в мокрых зонах ставят прокладку-разделитель, чтобы разорвать гальваническую пару.
- Стартовый кляймер по краю настила — прикручивается к лаге, фиксирует первую доску.
- Рядовой кляймер в каждом пересечении доски и лаги — задаёт технологический зазор между досками (3–6 мм) и держит доску за паз.
- Доска ДПК — ложится в кляймеры, между торцами и стенами/ступенями оставляют зазор 10–15 мм на расширение.
Ключевая идея узла: металл жёсткий, доска подвижная, и связь между ними должна допускать перемещение доски. За это отвечают кляймеры и зазоры — подробнее в разборе кляймеров для террасной доски. Для крыльца и ступеней добавляются торцевые и подступеночные элементы — их удобно смотреть в связке с готовыми ступенями из ДПК.
Отдельно про температуру. ДПК при нагреве на солнце расширяется: доска длиной 4 м при перепаде от −20 до +50 °C может «ходить» на несколько миллиметров. Именно поэтому зазоры не косметика, а обязательная часть конструкции.
Типичные ошибки и как их избежать
- Нет уклона. Плоский настил без уклона копит воду в зазорах и на торцах. Делайте 1–2 % от здания ещё на этапе выставления каркаса.
- Жёсткое крепление доски насквозь без зазоров. Прикрутили ДПК саморезом «намертво» — при нагреве доску выгибает волной или рвёт у самореза. Работайте кляймерами, зазоры между досками 3–6 мм, торцевые 10–15 мм.
- Нет антикоррозийной обработки швов и резов. Ржавчина начинается со шва и места сверловки. Зачистка, грунт, краска — обязательно.
- Слишком большой шаг лаг. Поставили лаги через 500–600 мм «чтобы сэкономить» — доска прогибается и пружинит. Держите 300–400 мм, на входе 250–300 мм.
- Тонкая профтруба на большом пролёте. Стенка 1,5 мм на пролёте 2 м даёт заметный прогиб рамы. Смотрите таблицу сечений или добавляйте опору.
- Доска висит на торцевом стыке. Стык двух досок обязательно на сдвоенной лаге, иначе край проседает и щёлкает.
- Гальваническая пара алюминий–сталь без разделителя. Алюминиевую лагу на стальной трубе без прокладки в мокрой зоне со временем «прихватывает» коррозией. Ставьте разделительную ленту или прокладку.
